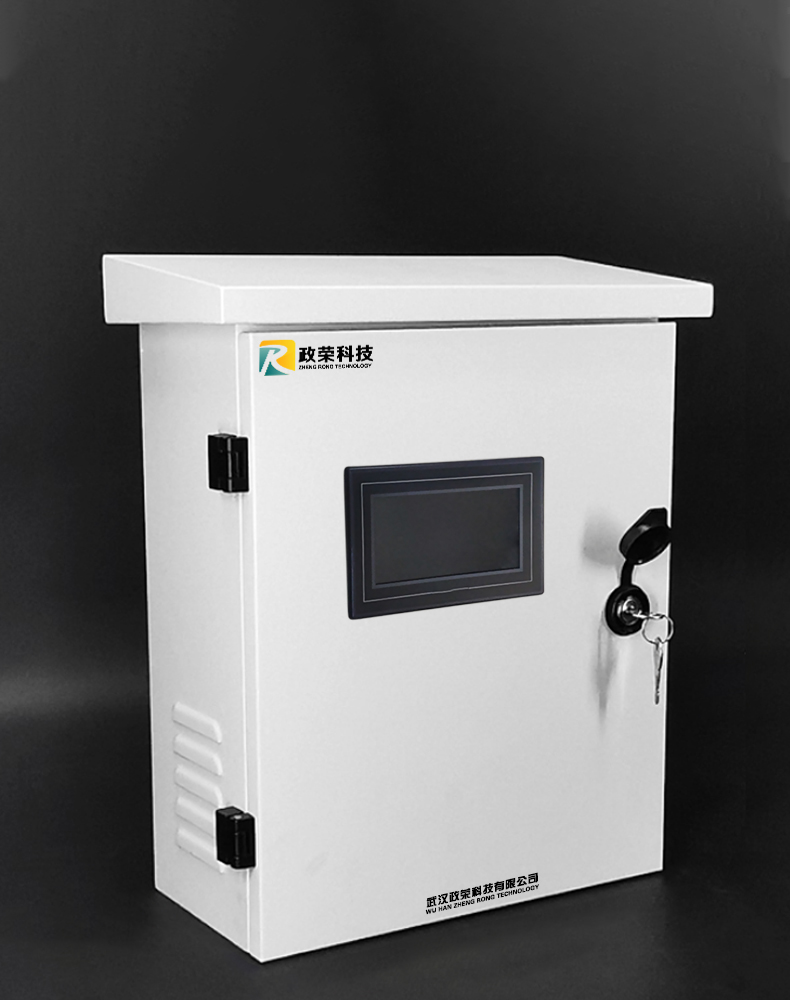

武汉政荣地网监测主机参数：
1.供电:市电 AC145-265(V);
2.功耗:<5W;
3.RS485 保护模式:A-B/B-PE;8-20 u s（3KA）
4.供电保护模式：L-N/N-PE;8-20 u s (10KA)
5.RS485 最大传输距离:>1.2Km;
6.主机箱体安装方式:壁挂;
7.主机箱出线方式:下出线;
8.主机箱外形最大尺寸:400cm X 300cm X 150cm
9.液晶显示屏分辨率 800X600;随机配 16G TF 卡,最大支持
128G;
武汉政荣地网监测主机性能：
1.数据显示采用工控液晶显示屏,触摸翻页,返回,查看接地电阻及变化曲线.
2.显示主机带隔离 RS485 接口,最多可接 247 个从机设备, 选配串口服务器 可以实现远程监控可手动方式或自动方式读取低电阻 值,读取精度为 0.1 Ω,一屏显示4 个接地电阻值,查看多页可翻页顺序显示
3.通讯采用标准 ModBus RTU 协议
4.主机通过开关电源,由端口直接市电交流供电,配有多个 RS485 的接线端 子 A 和 B 直接压接,方便安装接线.
5.可由用户设定地电阻报警值,当测试地电阻值高于报警 值时,屏幕红色字 体显示报警状态,并通过喇叭发出报警声音,当接地电 阻值低于报警值时 报警自动解除
6.为了提高检测设备的可靠性,主机箱内配有防雷保护模 块,对市电进线和 通讯端口进行保护
7.主机显示屏内,机器配有 TF 储存卡,可连续储存多路地电 阻数据

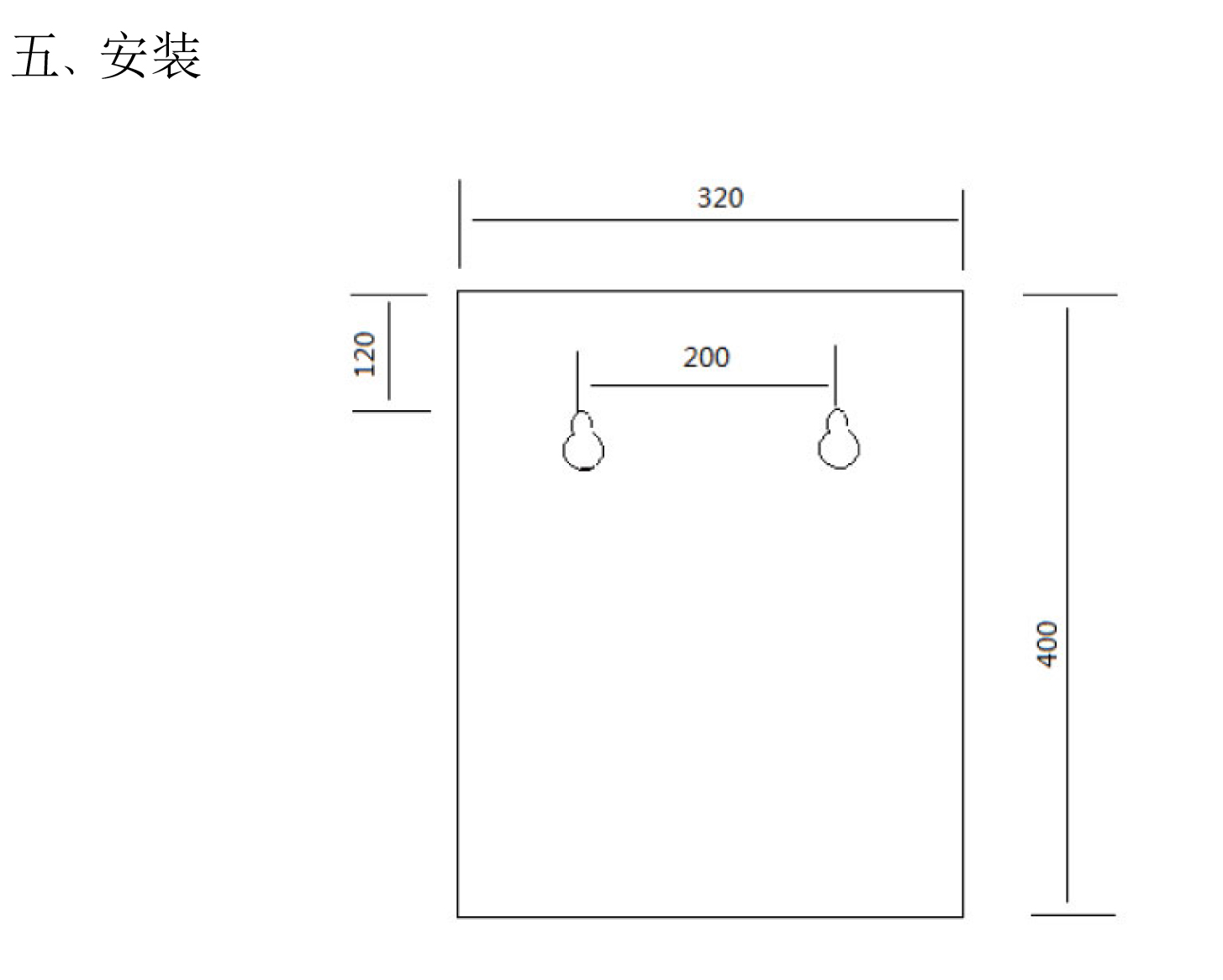

武汉政荣地网监测主机安装：
地网监测主机安装方式为壁挂式，按背后两个固定孔位固定好螺丝，把主机固定即可。

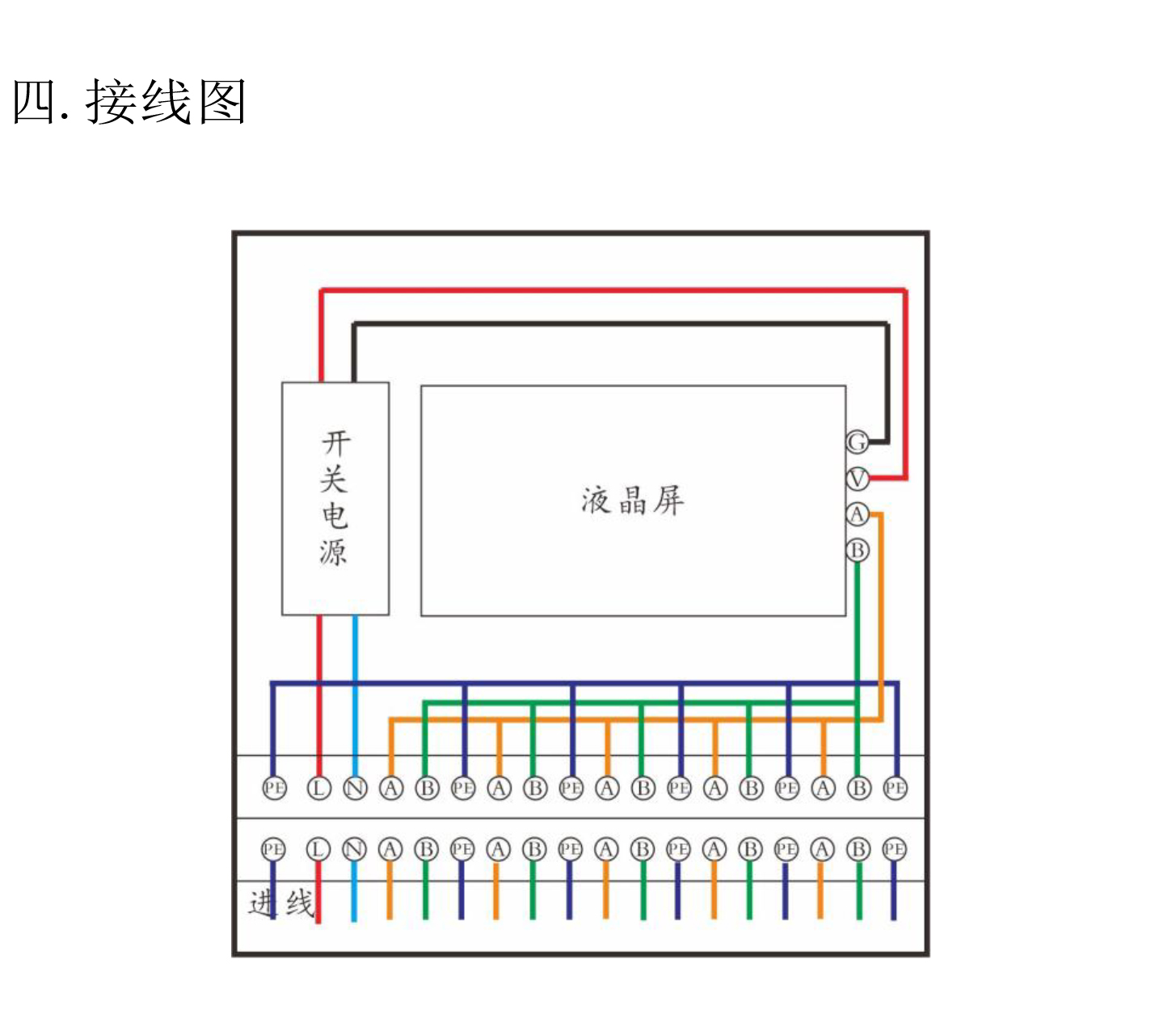

地网监测主机内部接线图：武汉政荣地网监测主机性能：
1.数据显示采用工控液晶显示屏,触摸翻页,返回,查看接地电阻及变化曲线.
2.显示主机带隔离 RS485 接口,最多可接 247 个从机设备, 选配串口服务器 可以实现远程监控可手动方式或自动方式读取低电阻 值,读取精度为 0.1 Ω,一屏显示4 个接地电阻值,查看多页可翻页顺序显示
3.通讯采用标准 ModBus RTU 协议
4.主机通过开关电源,由端口直接市电交流供电,配有多个 RS485 的接线端 子 A 和 B 直接压接,方便安装接线.
5.可由用户设定地电阻报警值,当测试地电阻值高于报警 值时,屏幕红色字 体显示报警状态,并通过喇叭发出报警声音,当接地电 阻值低于报警值时 报警自动解除
6.为了提高检测设备的可靠性,主机箱内配有防雷保护模 块,对市电进线和 通讯端口进行保护
7.主机显示屏内,机器配有 TF 储存卡,可连续储存多路地电 阻数据
武汉政荣地网监测主机安装：
地网监测主机安装方式为壁挂式，按背后两个固定孔位固定好螺丝，把主机固定即可。

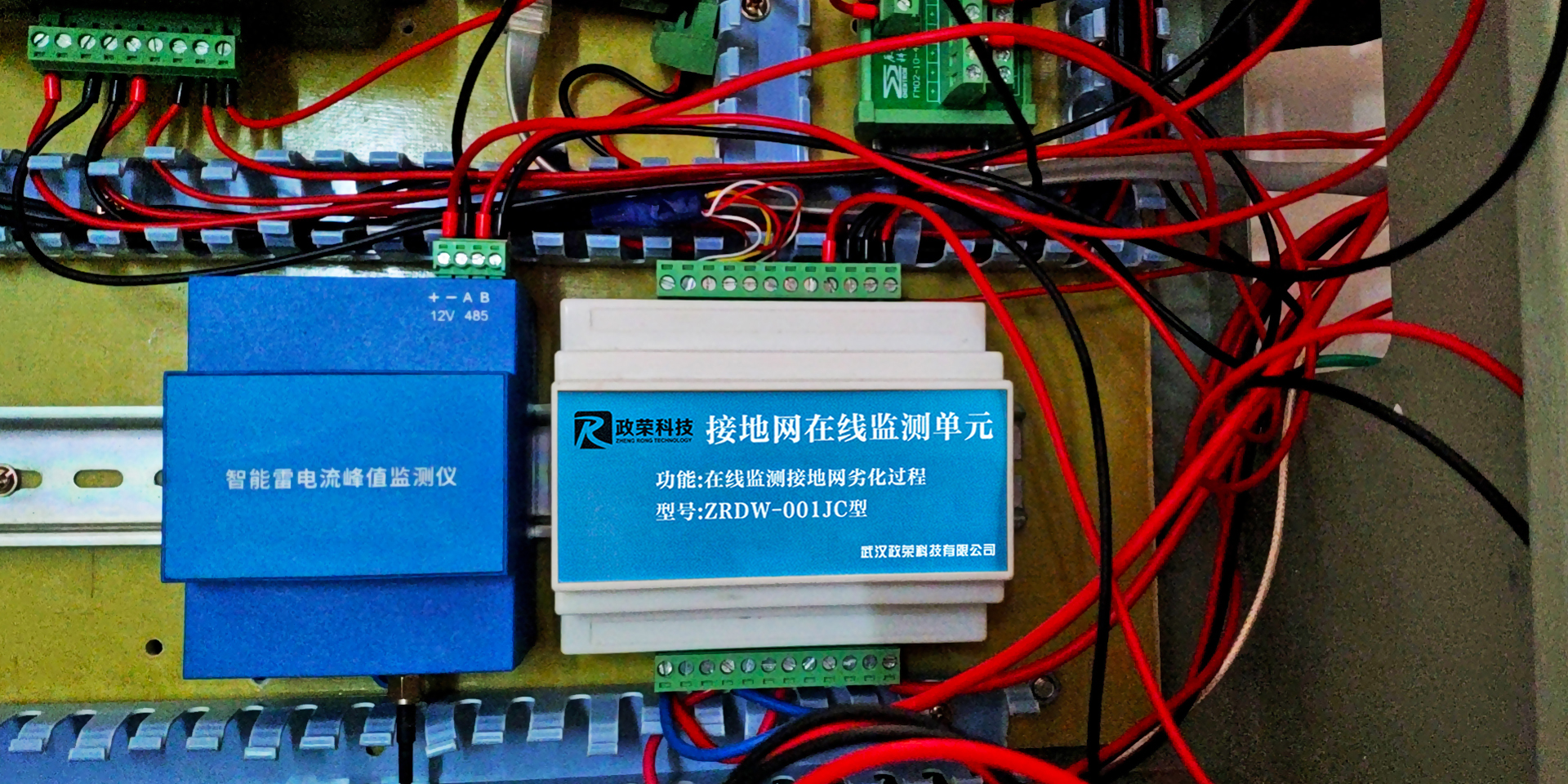

武汉政荣科技地网监测系统由接地电阻在线监测单元，地网监测分机与地网监测主机三部分组成。可根据用户需求订制开发设计，实现接地网实时在线监测，地网缺陷报警以及防雷涌保护。
