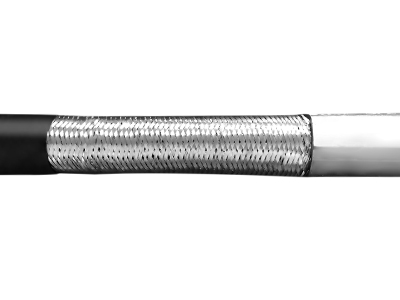

铠装石墨引下线

技术指标：

石墨防雷接地体外观：石墨线层编制均匀，致密无裂纹；

有金属光泽，不含任何金属成分。

石墨防雷接地体直径规格D（mm）:D=21±1。

石墨防雷接地体固态电阻率ρ：ρ＜2.4×10-5Ω·m

石墨防雷接地体冲击电流耐受实验：1kA，8/20μs；△R≤5％；

石墨防雷接地体工频电流耐受实验：10A，10s；△R≤5％；

石墨防雷接地体抗弯、抗扭、抗拉：△R≤5％；

石墨防雷接地体高低温耐受：△R≤10％；

石墨防雷接地体抗腐蚀性能：△R≤10％；

石墨防雷接地体阻燃性能：FV-0级；

主要性能特点

1、良好的导电性与冲击电流耐受特性。

通过检测，接地材料实测电阻率≤2.4×10-5?·m。实际试验表明，接地体在120kA以上的冲击电流作用下结构稳定，满足雷电流和短路故障电流的排散。

2、可靠的耐腐蚀性。

石墨化学性质稳定，在酸、碱、盐等土壤条件下的耐腐蚀性远优于金属接地材料，并且与降阻剂的配合使用不会造成接地体的腐蚀，降低了接地装置的全寿命周期成本。

3、力学结构稳定。

石墨复合接地材料的抗拉强度≥137Mpa，抗压强度≥290Mpa，接地材料的柔性特点使其抗弯、抗扭性能良好，可满足实际接地施工需求。

4、良好的热稳定性。

新型接地材料在高温(1000℃试验)与低温(-60℃试验)条件下结构稳定，并且其电阻率具有负温度特性。

5、运输及施工方便，与土壤贴合度高。

石墨复合接地材料具有柔性可弯曲的特点，可以根据实际地形条件灵活选择施工方式，降低施工成本。接地体与土壤承受相同的外力形变，降低两者的空气间隙和接触电阻。

6、预防偷盗及人为破坏。

石墨复合接地材料二次利用价值低，有效地预防人为偷盗及破坏。 与其它传统接地极比较优势软体石墨接地极与软体石墨接地模块配合使用降低电阻率性能优于其它传统接地极，节约开挖土方量50%，减少施工强度，缩减施工时间，减少费用50%，使用寿命长达50年以上，无二次维护费用，在交通不便的山区，不需要再搬运焊机等笨重设备，安装流程简化，搭接连接即可，大大缩短安装施工时间，总体性价比高，各方面都有巨大的优势，因此在高土壤电阻率接地工程中软体石墨接地极是非常好的选择。

产品注意事项

1、本产品的弯折度为180度，禁止小角度弯折。

2、在搬运安装施工中防止将缆体刮、划、磨损，如有损坏应采用石墨线缠绕修补。

3、缆体不能裸露在地表面以上，必须将护套埋入地中。

4、连接方式为搭接，用导电石墨线缠绕扎紧，塔接的长度尺度为本接地体直径的10倍。

5、接地体沟要平，用细湿土埋，分层夯实。

6、防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损坏。

7、穿越路基时要用钢管套护。

8、本品在特殊地段使用时，其连接体需要加固防护套。

政荣科技对石墨接地技术支持：

1、提供接地设计与改造的全面解决方案

2、根据设计图纸提供全套防雷接地施工材料，全国包邮

3、提供安装施工技术培训

4、提供技术人员现场指导安装施工

5、提供产品第三方检测证书

6、提供产品安装施工完成后测试数据不理想的解决方案，确保工程达到验收标准
