一、功能：

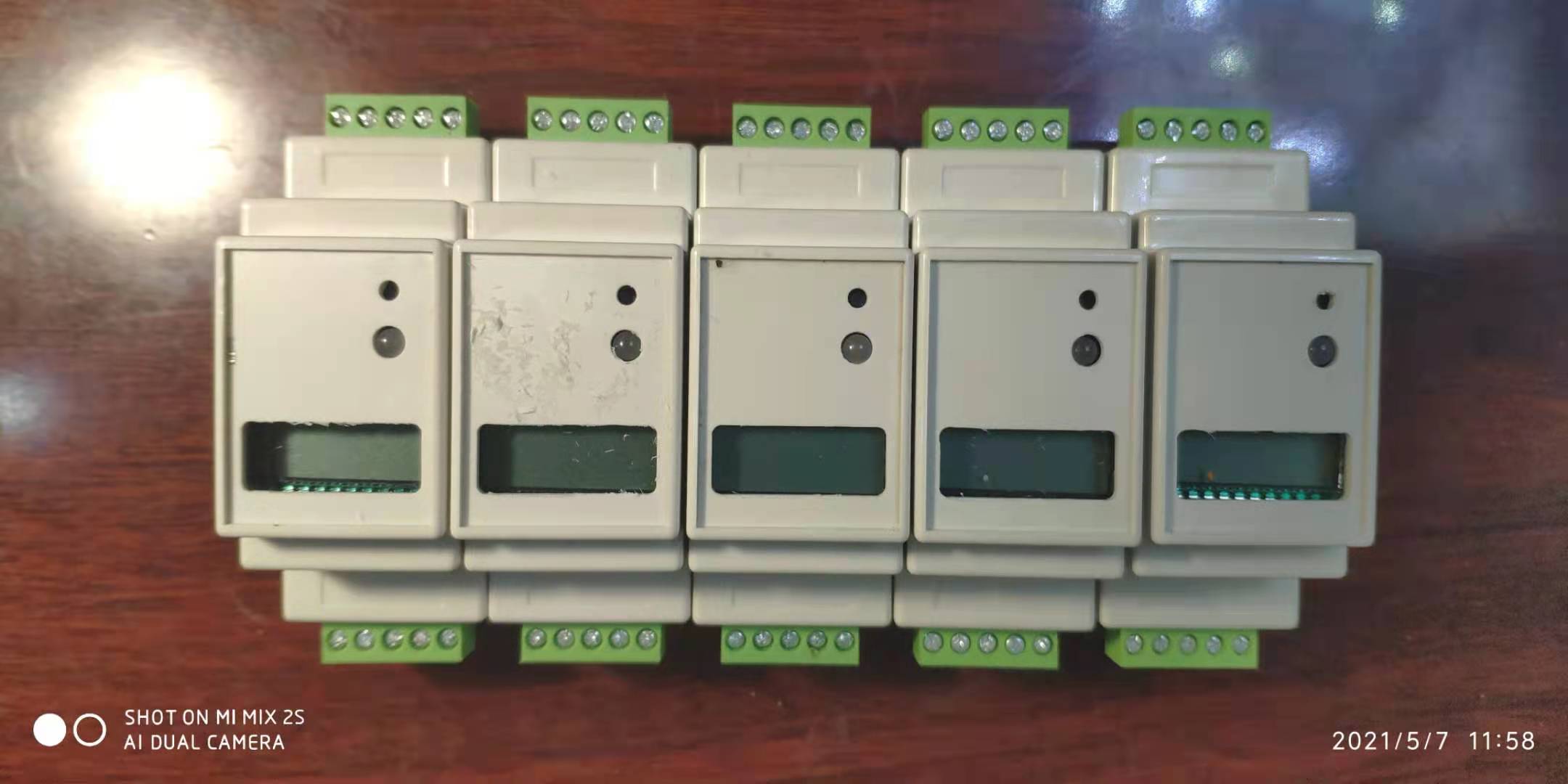

J-AC220雷电计数器，为液晶显示计数器。可与防雷器和设备配套使用。
二、主要特点：
1、计数准确。
2、单片机控制，抗干扰能力强。
3、无需专用电源，直接用220V交流供电。
4、接入防雷器的干接点（常闭），可显示防雷器工作状态。
5、使用方便。
三、主要技术参数：

型号 项目	J-AC220
标称工作电压Un	220V
动作电流	≤500A（8/20μs)
最大计数放电电流	≥100KA（8/20μs)
计数次数	0-999
显示方式	LCD
记录内容	雷击次数
采样模式	感应采样
外形尺寸	36×90×67(mm)

四、安装与使用：
1、防雷器应安装在35mm标准电气导轨上，导轨应用螺丝固定紧。
2、将传感器接线端子端插入“1、2、CNT”端，感应探头包覆横放在防雷器接地线上，安装时感应探头的屏蔽线尽量短。
3、将电源接在L、N上（不分L、N）。
4、若需检测防雷器状态，将防雷器干接点1（常开）、2（公共点）并联后接入计数器的1、2端，绿灯表示防雷器工作正常，红灯表示防雷器失效；若不需要检测防雷器工作状态，无需操作，绿灯常亮。
5、计数器清零复位时，用细绝缘棒，伸入复位孔内，按5秒，雷电计数器即可清零复位。
注意：安装人员应具备资质。严禁带电操作。注意人身安全。
六、维护
  1、定期检查连接线是否松动。
