大型接地网接地电阻在线监测系统
一、 概述

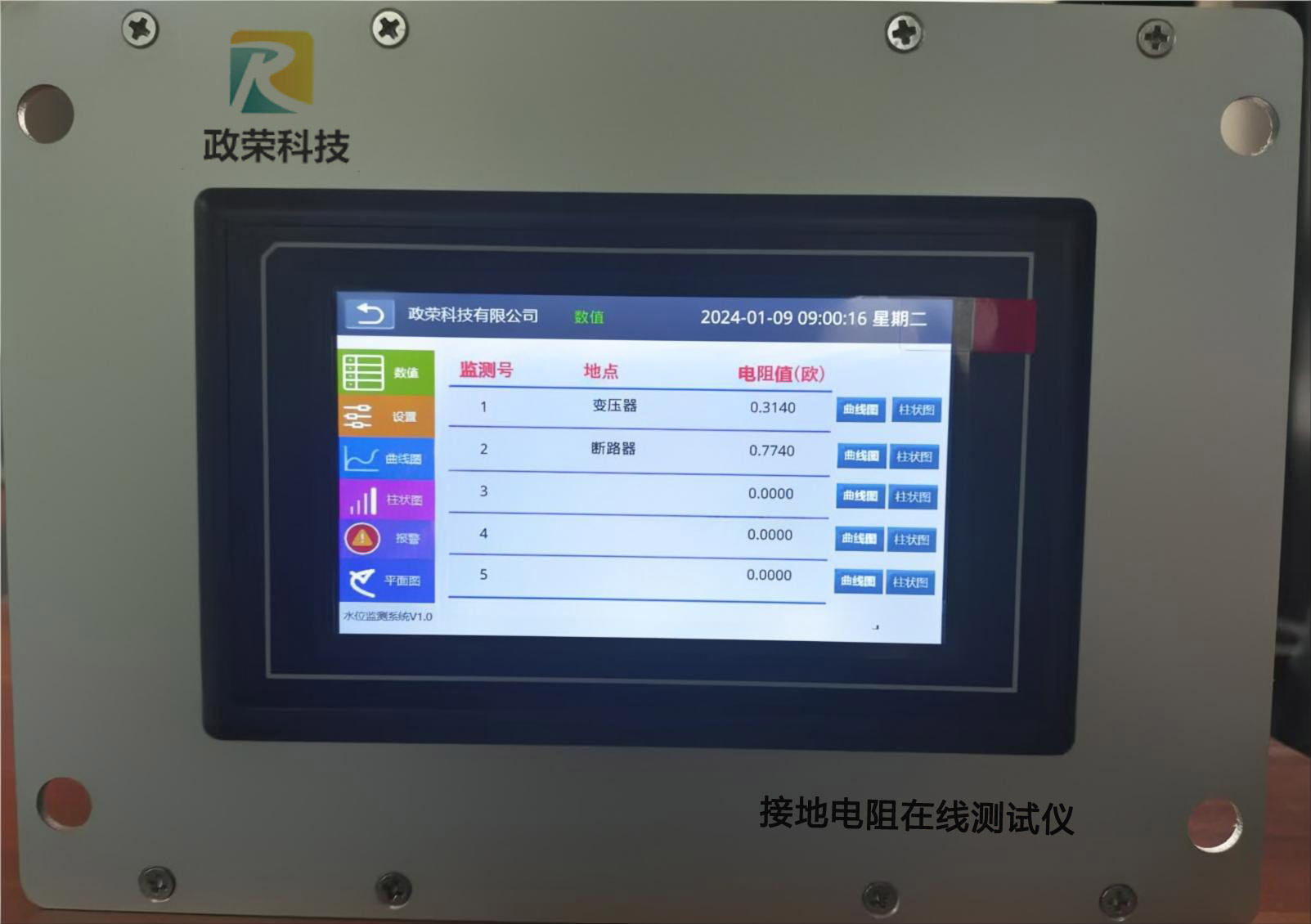

ZRJDDZ-1000大型接地网接地电阻在线监测系统是一款专业测试电气设备对地电阻或土壤电阻率的仪器，应用于铁道、 高速公路、风力电厂、光伏电厂设备的雷电环境监测和网络通信机房防雷工程、建筑电气防雷工程、以及  工业自动化的防雷工程现场的接地电阻参数在线监控。特别适合应用于接地网有干扰的铁路电力变电站场合，其技术业界领先、性能稳定、安全可靠。支持近端  人机界面，界面简洁美观，具备运行状态查看和历史信息的近端查询。方便用户组网监控。
二、 功能
1、 更高准确度的接地电阻参数测量，定时自动测量；
2、 支持自定义的检测周期设置；
3、 内置 OLED 大屏幕液晶显示，方便用户监控运行状态、告警以及必要的参数设置；
4、  遵循标准的 Modbus RTU 格式的通讯协议，方便远程集中监控；
5、 采用多种方式防干扰，保证监测数据准确。

三、 技术参数

序号	参数	性能描述
1	地电阻检测	1-5 路（可选）； 检测范围：0~200Ω（量程可选） 准确度： ±5%满量程
2	通讯方式	Modbus RTU 协议， RS485 通讯接口
3	工作电压	100~240VAC 宽电压输入
4	自身功耗	小于 3W
5	工作环境	温度：-20~55℃ 湿度：10%~90%无凝露
6	储存温度：	-40~85℃
7	产品尺寸	长202 *高145.5 *深 210
8	安装面板开孔尺寸	长168*高147.5  单位：mm
9	固定尺寸	186*110




四、接线图

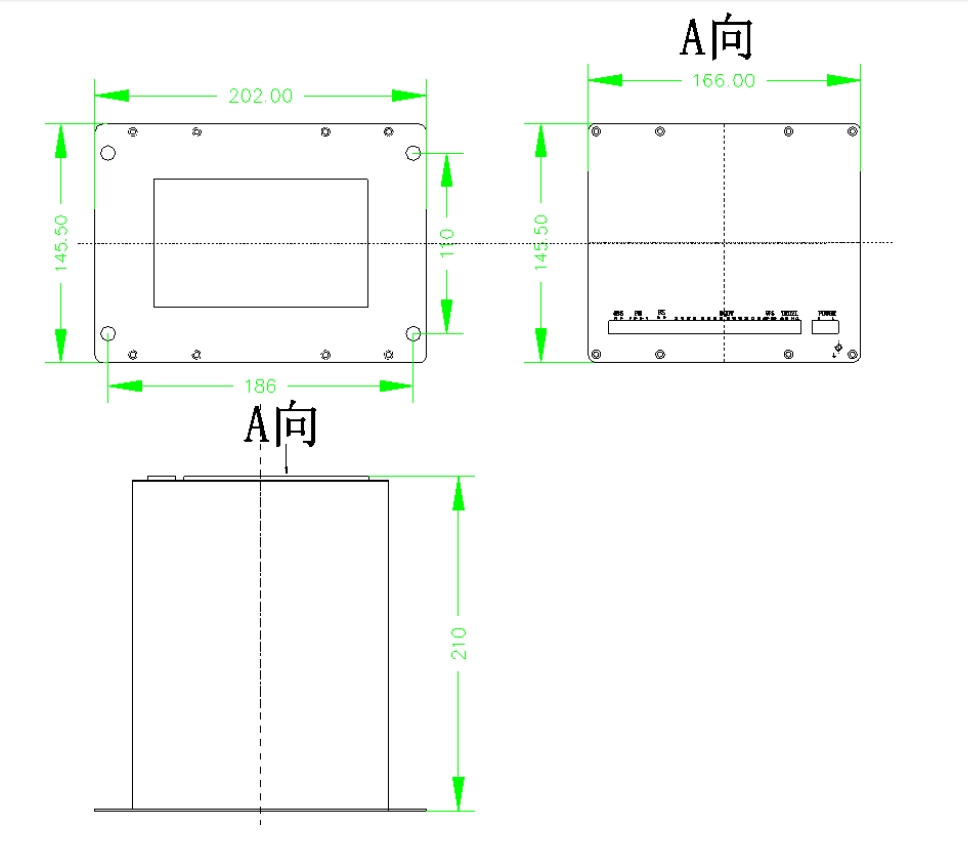

五、安装图






实际尺寸以实物为准
